SAE Standardı Karbon Çelik Test Noktası Hidrolik Adaptörleri – Yüksek Basınç Uyumlu
SAE Standart Karbon Çelik Test Noktası Hidrolik Adaptörlerimiz, yüksek basınçlı hidrolik ve yağlama sistemleri için tasarlanmış, hassas mühendislik ürünü bağlantı parçalarıdır. SAE J514, J1926 ve diğer endüstri standartlarına uygun olan bu adaptörler, basınç testi, teşhis ve bakım için güvenli ve sızdırmaz bağlantılar sağlar. Dayanıklı karbon çelikten üretilen bu adaptörler, aşırı basınçlara (birkaç bin PSI'ye kadar) dayanırken, SAE uyumlu bileşenlerle kusursuz uyumluluk sunar. Dişler arasında JIC ve ORFS bulunur.
Tanım
6564
FS6564Neden SAE Test Noktası Adaptörlerimizi Seçmelisiniz?
Güvenilirlik: SAE ve endüstri performans kriterlerini karşılamak için titizlikle test edilmiştir.
Küresel Standartlara Uygunluk: Mevcut hidrolik sistemlerle kusursuz entegrasyon sağlar.
Gelişmiş Güvenlik: Sağlam yapısı, yüksek basınç altında arıza risklerini en aza indirir.
Geniş Endüstri Kullanımı: OEM'ler, bakım ekipleri ve akışkan gücü mühendisleri tarafından güvenilirdir.
Teknik özellikler
Malzeme: Karbon Çelik (istek üzerine paslanmaz çelik de kullanılabilir)
Standartlar: SAE J514, SAE J1926
Diş Tipleri: Düz diş (JIC, ORFS), konik diş seçenekleri mevcuttur
Basınç Derecesi: 5,000 PSI'ye kadar (yapılandırmaya bağlı)
Sıcaklık Aralığı: -20°F ila +250°F (-29°C ila +121°C)
Yüzey İşlemi: Korozyon direnci için çinko kaplama veya siyah oksit
Sonuç
Hassasiyet, dayanıklılık ve uyumluluk gerektiren sektörler için SAE Standardı Karbon Çelik Test Noktası Adaptörlerimiz eşsiz performans sunar. İster teşhis, ister bakım veya sistem yükseltmeleri için olsun, bu bağlantı parçaları yüksek basınçlı sıvı sistemleri için güvenilir ve standartlaştırılmış bir çözüm sunar.
SAE uyumlu hidrolik test noktası çözümleri için kataloğumuzu bugün inceleyin!
Teknik veri
* Test Portu Konnektörü dahil değildir. Ayrı olarak mevcuttur.

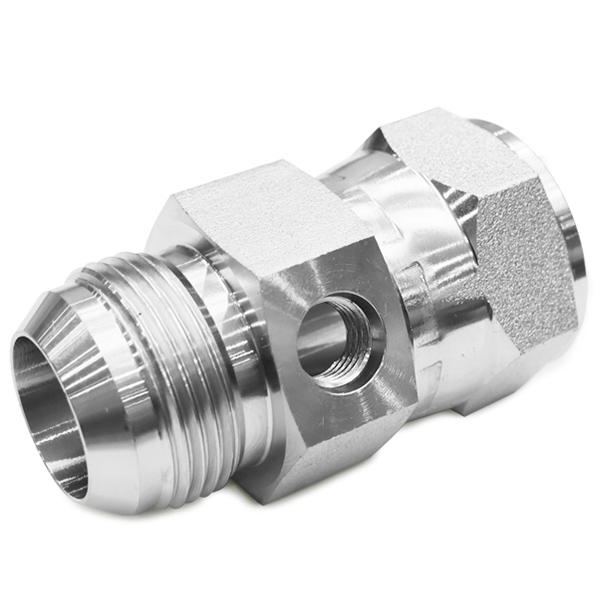

JIC M JIC F - 7/16" UNO ÇAPRAZ PORT (şekil 6564)
| A / B Konusu | C Konusu | Parça No | E | F | N | H1 | H | ||
| Dash | JIC | Dash | UNO | mm | mm | mm | mm | mm | |
| -07 | 7 / 16-20 | -07 | 7 / 16-20 | A9JO-0707 | 23 | 23 | 9 | 27 | 14.3 |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9JO-0907 | 23 | 24 | 10 | 27 | 17.5 |
| -12 | 3 / 4-16 | -07 | 7 / 16-20 | A9JO-1207 | 26 | 26 | 11 | 27 | 22.2 |
| -14 | 7 / 8-14 | -07 | 7 / 16-20 | A9JO-1407 | 28 | 28 | 13 | 27 | 25.4 |
| -17 | 1.1 / 16-12 | -07 | 7 / 16-20 | A9JO-1707 | 31 | 30 | 15 | 32 | 32 |
| -21 | 1.5 / 16-12 | -07 | 7 / 16-20 | A9JO-2107 | 32 | 33 | 16 | 38 | 38 |
| -26 | 1.5 / 8-12 | -07 | 7 / 16-20 | A9JO-2607 | 33 | 35 | 17 | 46 | 50 |
* Test Portu Konnektörü dahil değildir. Ayrı olarak mevcuttur.

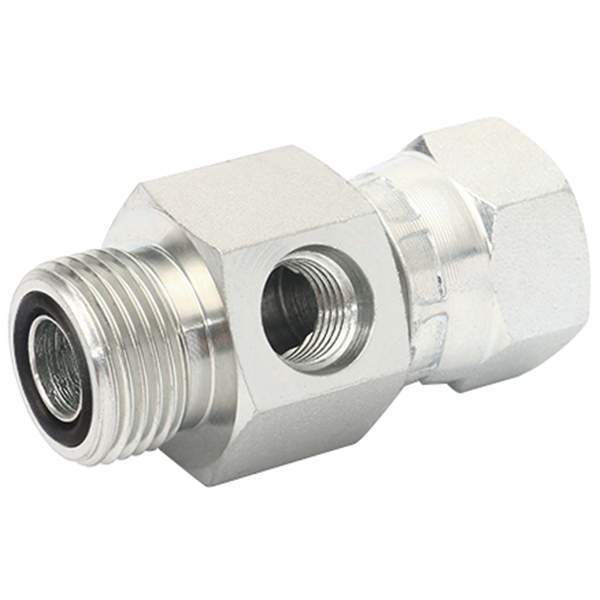

ORFS MX ORFS F - 7/16" UNO ÇAPRAZ PORT (şekil 6574/FS6564)
| A / B Konusu | C Konusu | Parça No | E | F | N | H1 | H | ||
| Dash | JIC | Dash | UNO | mm | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9FO-0907 | 19 | 25 | 8 | 27 | 17.5 |
| -11 | 11 / 16-16 | -07 | 7 / 16-20 | A9FO-1107 | 20 | 27 | 10 | 27 | 20.6 |
| -13 | 13 / 16-16 | -07 | 7 / 16-20 | A9FO-1307 | 22 | 30 | 11 | 27 | 23.8 |
| -16 | 1-14 | -07 | 7 / 16-20 | A9FO-1607 | 24 | 33 | 14 | 27 | 28.6 |
| -19 | 1.3 / 16-12 | -07 | 7 / 16-20 | A9FO-1907 | 26 | 37 | 15 | 32 | 34.9 |
| -23 | 1.7 / 16-12 | -07 | 7 / 16-20 | A9FO-2307 | 27 | 39 | 16 | 38 | 41.3 |
Uygulama
Bu SAE test noktası adaptörleri, güvenilir basınç izleme ve akışkan sistemi bakımı gerektiren endüstriler için olmazsa olmazdır:
1. Hidrolik Sistemler – İnşaat makinelerinde, tarım ekipmanlarında ve endüstriyel hidroliklerde basınç testleri için kullanılır.
2. Yağlama Sistemleri – Motorlarda, şanzımanlarda ve ağır hizmet tipi makinelerde yağ basıncı kontrollerini ve örneklemesini kolaylaştırır.
3. Akışkan Güç Sistemleri – Pnömatik ve hidrolik devrelerde hızlı teşhis imkanı sağlar.
4. Mobil Ekipman – Yüksek basınç dayanıklılığının kritik olduğu kamyonlar, vinçler ve maden araçları için idealdir.
5. Üretim ve Bakım – Ölçüm cihazları, sensörler ve test araçları için standart erişim noktaları görevi görür.
