SAE Standardı Karbon Çelik Paslanmaz Çelik O-Ring Yüz Contası Hidrolik Adaptörler

Adaptörler için ORFS sızdırmazlık, sıvı veya gaz sızıntılarını etkili bir şekilde önleyebilen ve sistemin normal çalışmasını sağlayan önemli bir sızdırmazlık yöntemidir. Basit yapı, kolay montaj ve yüksek basınç dayanımı gibi avantajlara sahip olup, hidrolik sistemlerde, otomotiv endüstrisinde ve diğer alanlarda yaygın olarak kullanılmaktadır.

SORGULAMA

Tanım

ORFS hidrolik adaptöründe, sızdırmazlık halkasının etkisi, uç yüzeyindeki sızdırmazlık oluğunun boyutuyla yakından ilişkilidir. ORFS adaptörleri, -04 ile -32 arasında değişen boyutlarda karbon çeliği ve paslanmaz çelikten üretilmiştir. Ürün, Erkek-Erkek, Erkek-Dişi ve Dişi-Dişi şeklinde üretilebilir ve düz, dirsek, T ve çapraz olmak üzere farklı stiller içerir.

FS2403

FS2404

FS6400

FS6403

1FG

1FM

Teknik veri

ERKEK ORF'LER - erkek ORF'LER ERKEK DÜZ ADAPTÖR (FS2403)

Konu A		Konu B		Parça No	L	E	F	H1
Dash	ORFS	Dash	ORFS		mm	mm	mm	mm
-09	9 / 16-18	-09	9 / 16-18	1F-0909	27	10	10	15.88
-11	11 / 16-16	-09	9 / 16-18	1F-1109	30	11	10	19.05
-11	11/16	-11	11 / 16-16	1F-1111	31	11	11	19.05
-13	13 / 16-16	-11	11 / 16-16	1F-1311	34	13	11	22.23
-13	13 / 16-16	-13	13 / 16-16	1F-1313	35	13	13	22.23
-16	1-14	-13	13 / 16-16	1F-1613	40	16	13	26.97
-16	1-14	-16	1-14	1F-1616	43	16	16	26.97
-19	1.3 / 16-12	-13	13 / 16-16	1F-1913	43	17	13	31.75
-19	1.3 / 16-12	-16	1-14	1F-1916	46	17	16	31.75
-19	1.3 / 16-12	-19	1.3 / 16-12	1F-1919	47	17	17	31.75
-23	1.7 / 16-12	-19	1.3 / 16-12	1F-2319	49	18	17	38.10
-23	1.7 / 16-12	-23	1.7 / 16-12	1F-2323	49	18	18	38.10
-27	1.11 / 16-12	-23	1.7 / 16-12	1F-2723	51	18	18	44.45
-27	1.11 / 16-12	-27	1.11 / 16-12	1F-2727	51	18	18	44.45
-32	2-12	-27	1.11 / 16-12	1F-3227	53	18	18	53.98
-32	2-12	-32	2-12	1F-3232	53	18	18	53.98

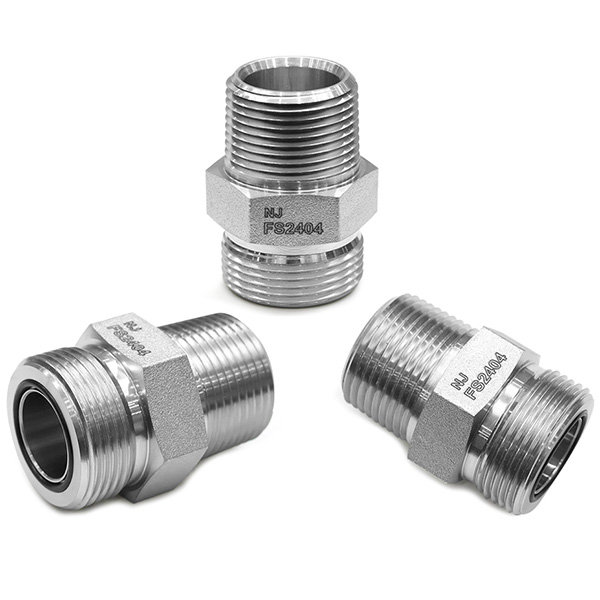

ORFS Erkek x NPT Erkek Düz Adaptör (FS2404)

Konu A		Konu B		Parça No	L	E	F	H1
Dash	ORFS	Dash	NPT		mm	mm	mm	mm
-09	9 / 16-18	-02	1 / 8-27	1FN-0902	27	10	10	15.9
-09	9 / 16-18	-04	1 / 4-18	1FN-0904	32	10	15	15.9
-09	9 / 16-18	-06	3 / 8-18	1FN-0906	32	10	15	19.1
-09	9 / 16-18	-08	1 / 2-14	1FN-0908	38	10	20	23.8
-11	11 / 16-16	-02	1 / 8-27	1FN-1102	29	11	10	19.1
-11	11 / 16-16	-04	1 / 4-18	1FN-1104	34	11	15	19.1
-11	11 / 16-16	-06	3 / 8-18	1FN-1106	34	11	15	19.1
-11	11 / 16-16	-08	1 / 2-14	1FN-1108	39	11	20	23.8
-13	13 / 16-16	-06	3 / 8-18	1FN-1306	37	13	15	22.2
-13	13 / 16-16	-08	1 / 2-14	1FN-1308	42	13	20	23.8
-13	13 / 16-16	-12	3 / 4-14	1FN-1312	43	13	20	31.8
-13	13 / 16-16	-16	1-11.5	1FN-1316	46	13	25	34.9
-16	1-14	-08	1 / 2-14	1FN-1608	46	16	20	27.0
-16	1-14	-12	3 / 4-14	1FN-1612	46	16	20	31.8
-16	1-14	-16	1-11.5	1FN-1616	56	16	25	38.1
-19	1.3 / 16-12	-08	1 / 2-14	1FN-1908	49	18	20	31.8
-19	1.3 / 16-12	-12	3 / 4-14	1FN-1912	49	18	20	31.8
-19	1.3 / 16-12	-16	1-11.5	1FN-1916	52	18	25	38.1
-23	1.7 / 16-12	-12	3 / 4-14	1FN-2312	51	18	20	38.1
-23	1.7 / 16-12	-16	1-11.5	1FN-2316	56	18	25	38.1
-23	1.7 / 16-12	-20	1.1 / 4-11.5	1FN-2320	58	18	25	42.9
-27	1.11 / 16-12	-16	1-11.5	1FN-2716	58	18	25	44.5
-27	1.11 / 16-12	-20	1.1 / 4-11.5	1FN-2720	58	18	25	44.5
-32	2-12	-24	1.1 / 2-11.5	1FN-3224	61	18	26	54

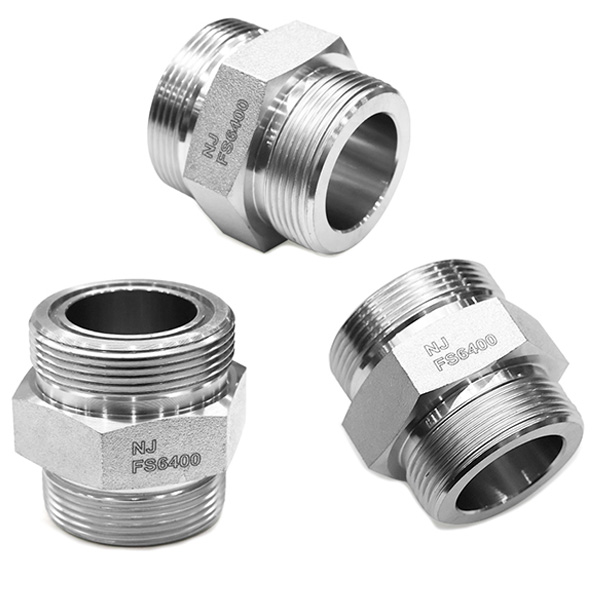

ORFS Erkek x UNO Erkek Düz Adaptör (FS6400)

Konu A		Konu B		Parça No	L	E	F	H1
Dash	ORFS	Dash	UNO		mm	mm	mm	mm
-09	9 / 16-18	-07	7 / 16-20	1FO-0907	29	10	9	15.9
-09	9 / 16-18	-09	9 / 16-18	1FO-0909	31	10	10	19.1
-09	9 / 16-18	-12	3 / 4-16	1FO-0912	34	10	11	22.2
-11	11 / 16-16	-07	7 / 16-20	1FO-1107	34	11	9	19.1
-11	11 / 16-16	-09	9 / 16-18	1FO-1109	32	11	10	19.1
-11	11 / 16-16	-12	3 / 4-16	1FO-1112	35	11	11	22.2
-11	11 / 16-16	-14	7 / 8-14	1FO-1114	39	11	13	27.0
-13	13 / 16-16	-07	7 / 16-20	1FO-1307	36	13	9	22.2
-13	13 / 16-16	-09	9 / 16-18	1FO-1309	37	13	10	22.2
-13	13 / 16-16	-12	3 / 4-16	1FO-1312	37	13	11	22.2
-13	13 / 16-16	-14	7 / 8-14	1FO-1314	40	13	13	27.0
-13	13 / 16-16	-17	1.1 / 16-12	1FO-1317	44	13	15	31.8
-13	13 / 16-16	-21	1.5 / 16-12	1FO-1321	46	13	15	38.1
-16	1-14	-12	3 / 4-16	1FO-1612	45	16	11	27.0
-16	1-14	-14	7 / 8-14	1FO-1614	43	16	13	27.0
-16	1-14	-17	1.1 / 16-12	1FO-1617	47	16	15	31.8
-16	1-14	-21	1.5 / 16-12	1FO-1621	50	16	15	38.1
-19	1.3 / 16-12	-12	3 / 4-16	1FO-1912	49	18	11	31.8
-19	1.3 / 16-12	-14	7 / 8-14	1FO-1914	51	18	13	31.8
-19	1.3 / 16-12	-17	1.1 / 16-12	1FO-1917	49	18	15	31.8
-19	1.3 / 16-12	-21	1.5 / 16-12	1FO-1921	50	18	15	38.1
-23	1.7 / 16-12	-17	1.1 / 16-12	1FO-2317	54	18	15	38.1
-23	1.7 / 16-12	-21	1.5 / 16-12	1FO-2321	50	18	15	38.1
-23	1.7 / 16-12	-26	1.5 / 8-12	1FO-2326	52	18	15	47.6
-27	1.11 / 16-12	-21	1.5 / 16-12	1FO-2721	52	18	15	44.5
-27	1.11 / 16-12	-26	1.5 / 8-12	1FO-2726	52	18	15	47.6
-27	1.11 / 16-12	-30	1.7 / 8-12	1FO-2730	54	18	15	54.0
-32	2-12	-26	1.5 / 8-12	1FO-3226	54	18	15	56.2
-32	2-12	-30	1.7 / 8-12	1FO-3230	54	18	15	54.0

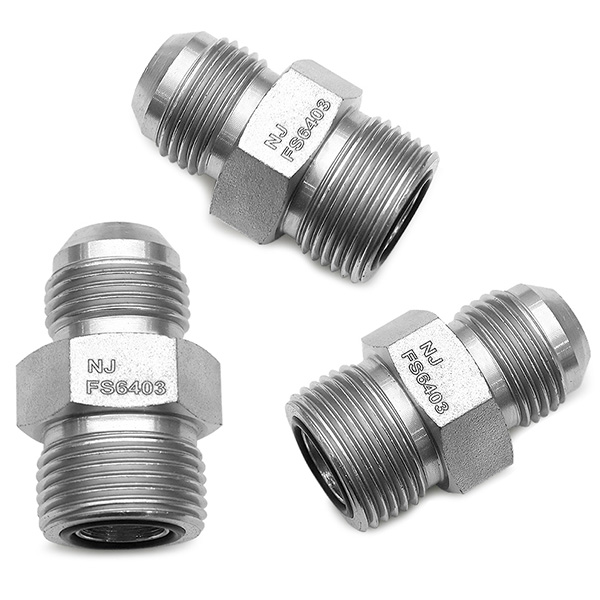

JIC Erkek x ORFS Erkek Düz Adaptör (FS6403)

Konu A		Konu B		Parça No	L	E	F	H1
Dash	JIC	Dash	ORFS		mm	mm	mm	mm
-07	7 / 16-20	-09	9 / 16-18	1JF-0709	32	14	10	15.9
-07	7 / 16-20	-11	11 / 16-16	1JF-0711	34	14	11	19.1
-09	9 / 16-18	-11	11 / 16-16	1JF-0911	34	14	11	19.1
-12	3 / 4-16	-11	11 / 16-16	1JF-1211	38	17	11	22.2
-12	3 / 4-16	-13	13 / 16-16	1JF-1213	39	17	13	22.2
-14	7 / 8-14	-13	13 / 16-16	1JF-1413	40	19	13	25.4
-14	7 / 8-14	-16	1-14	1JF-1416	46	19	16	27.0
-17	1.1 / 16-12	-16	1-14	1JF-1716	50	22	16	31.8
-17	1.1 / 16-12	-19	1.3 / 16-12	1JF-1719	52	22	17	31.8
-21	1.5 / 16-12	-19	1.3 / 16-12	1JF-2119	55	23	17	38.1
-21	1.5 / 16-12	-23	1.7 / 16-12	1JF-2123	55	23	18	38.1
-26	1.5 / 8-12	-27	1.11 / 16-12	1JF-2627	58	24	18	44.5

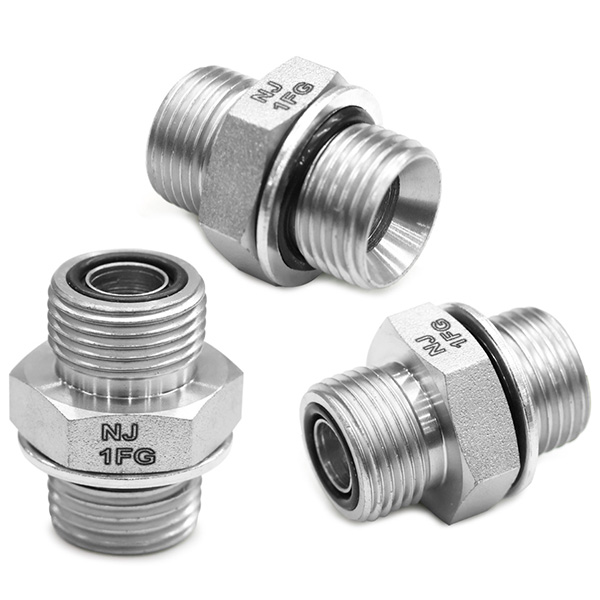

ORFS Erkek x BSPP Erkek O-Ring + Tutma Halkası Tipi Düz Adaptör (1FG)

A		B		Parça No	L	E	F	H1
Dash	ORFS	Dash	BSPP		mm	mm	mm	mm
-09	9 / 16-18	-02	1 / 8-28	1FG-0902R	26	10	8	17
-09	9 / 16-18	-04	1 / 4-19	1FG-0904R	30	10	11	19
-09	9 / 16-18	-06	3 / 8-19	1FG-0906R	31	10	11	22
-11	11 / 16-16	-04	1 / 4-19	1FG-1104R	31	11	11	19
-11	11 / 16-16	-06	3 / 8-19	1FG-1106R	31	11	11	22
-11	11 / 16-16	-08	1 / 2-14	1FG-1108R	34	11	15	27
-13	13 / 16-16	-06	3 / 8-19	1FG-1306R	34	13	11	22
-13	13 / 16-16	-08	1 / 2-14	1FG-1308R	35	13	15	27
-13	13 / 16-16	-12	3 / 4-14	1FG-1312R	43	13	15	32
-16	1-14	-08	1 / 2-14	1FG-1608R	42	16	15	27
-16	1-14	-12	3 / 4-14	1FG-1612R	45	16	15	32
-19	1.3 / 16-12	-08	1 / 2-14	1FG-1908R	45	17	15	32
-19	1.3 / 16-12	-12	3 / 4-14	1FG-1912R	45	17	15	32
-19	1.3 / 16-12	-16	1-11	1FG-1916R	50	17	19	41
-23	1.7 / 16-12	-12	3 / 4-14	1FG-2312R	48	18	19	41
-23	1.7 / 16-12	-16	1-11	1FG-2316R	49	18	19	41
-23	1.7 / 16-12	-20	1.1 / 4-11	1FG-2320R	50	18	19	50
-27	1.11 / 16-12	-20	1.1 / 4-11	1FG-2720R	55	18	19	50
-27	1.11 / 16-12	-24	1.1 / 2-11	1FG-2724R	58	18	19	55
-32	2-12	-24	1.1 / 2-11	1FG-3224R	58	18	19	55

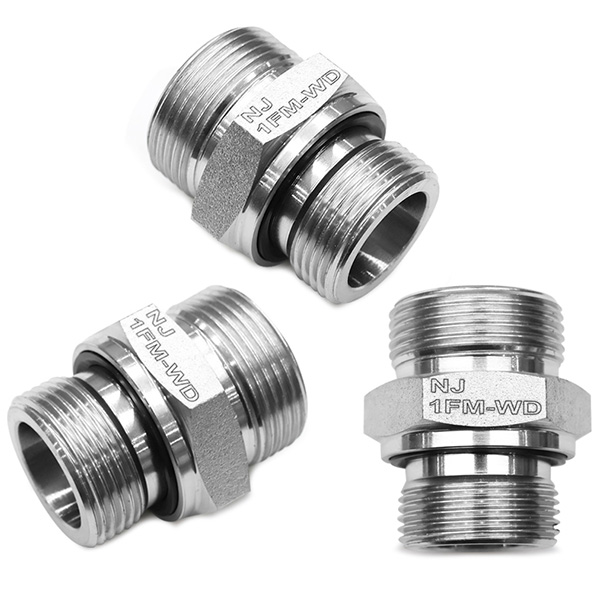

ORFS Erkek x METRIC Erkek (Kapsüllenmiş Mühür) Düz Adaptör (1FM)

A		B		Parça No	L	E	F	H1
Dash	ORFS	Dash	METRİK		mm	mm	mm	mm
-09	9 / 16-18	-12	12x1.5	1FM-0912	31	10	12	17
-11	11 / 16-16	-14	14x1.5	1FM-1114	33	11	12	19
-11	11 / 16-16	-16	16x1.5	1FM-1116	33	11	12	22
-11	11 / 16-16	-18	18x1.5	1FM-1118	34	11	12	24
-13	13 / 16-16	-18	18x1.5	1FM-1318	35	13	12	24
-13	13 / 16-16	-22	22x1.5	1FM-1322	39	13	14	27
-16	1-14	-22	22x1.5	1FM-1622	42	16	14	27
-19	1.3 / 16-12	-22	22x1.5	1FM-1922	45	18	14	32

Detaylar

ORFS adaptörleri, yüksek basınç dayanımı, iyi sızdırmazlık performansı, aşınma ve korozyon direnci, hızlı bağlantı ve sökme, basit yapı ve düşük maliyet gibi birçok avantaja sahiptir ve bu da onları hidrolik sistemlerde önerilen bir bağlantı düzeneği haline getirir. NJ, yüksek kaliteli ORFS adaptörleri sağlar; güvenlik ve güvenilirlik garanti edilebilir.

1. Tuz püskürtme testi 120 saate ulaşır.

2. 316SS gibi malzeme değişikliklerine izin verin.

3. 40000+ SAE, BSP METRIC adaptörü stoğu ve stokta MOQ gereksinimi yok.

4. 7-15 gün içerisinde hızlı teslimat.

5. 24 saat satış ekibi hizmeti.

6. OEM projesi kabul edildi.
