O-Ring Contalı Yüksek Basınçlı FLARE-O Bağlantı Parçaları (SAE 37°Flare)

O-Ring Contalı Yüksek Basınçlı FLARE-O Bağlantı Parçaları (SAE 37°Flare)

FLARE-O Bağlantı Parçaları, düşük ve orta basınç (3,000 PSI'ye kadar) gerektiren uygulamalarda sızdırmaz performans sağlamak üzere tasarlanmış, hassas bir şekilde üretilmiş hidrolik bağlantı parçalarıdır. Bu bağlantı parçaları, sızdırmazlık sınırları içinde stratejik olarak konumlandırılmış elastomerik bir O-ring ile güçlü ve titreşime dayanıklı bir bağlantı sağlar. Daha iyi sızdırmazlık güvenilirliği sunar ve SAE 37° havşa standartlarıyla uyumlu olmasının yanı sıra, geleneksel havşalı boru bağlantı parçalarının yerine kullanılabilir. Çeşitli O-ring malzemeleriyle (Buna-N, Viton ve EPDM) sunulan FLARE-O Bağlantı Parçaları, zorlu hidrolik, mobil ve endüstriyel sistemler için mükemmeldir.

SORGULAMA

Tanım

1. Sızdırmaz Tasarım

Patentli O-ring contası, yüksek titreşimli ortamlarda bile hidrolik sıvı sızıntısını ortadan kaldırır.

Sızdırmazlık performansı geleneksel metal-metal bağlantı parçalarını geride bırakmaktadır.

2. Basınç ve Uyumluluk

3,000 PSI'ye kadar basınçlara dayanıklıdır, çoğu düşük/orta basınçlı hidrolik sisteme uygundur.

SAE J514 standartlarına uygundur (37° genişleme) ve çok yönlülük için SAE-NPT adaptörleri içerir.

3. Malzeme Seçenekleri

O-Ring Seçenekleri: Buna-N (standart yağa dayanıklı), Viton (yüksek sıcaklığa/yakıta dayanıklı), EPDM (suya/kimyasala dayanıklı).

Dayanıklı karbon çelik veya paslanmaz çelikten (isteğe bağlı) yapılmış bağlantı parçaları.

4. Basit kurulum

SAE 37° flanş bağlantı parçalarının doğrudan değiştirilmesi için özel alet gerekmez.

Minimum bakım gerektiren, tekrar kullanılabilir tasarım.

F2403

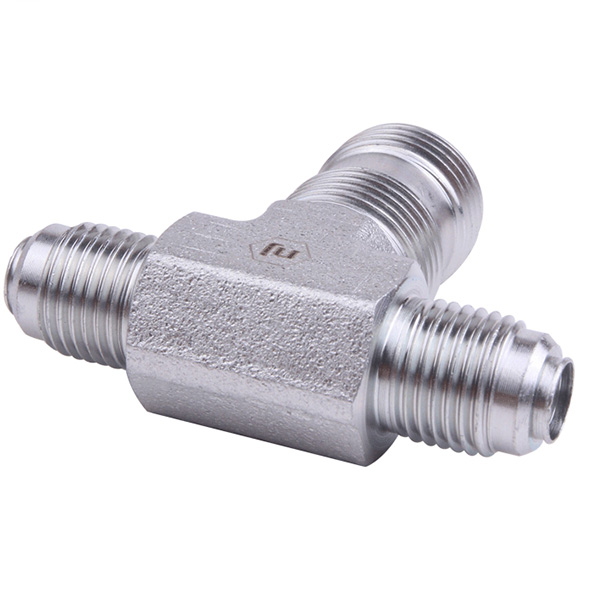

F6803 flare-o bağlantı parçaları

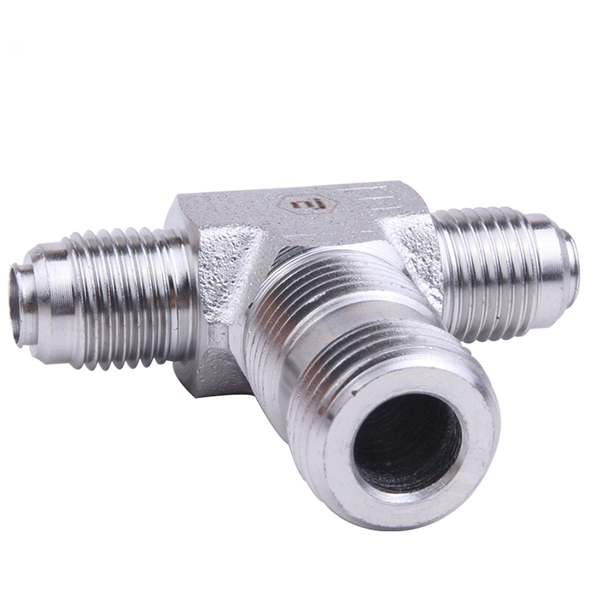

F6803 flare-o yüksek basınç bağlantı parçaları

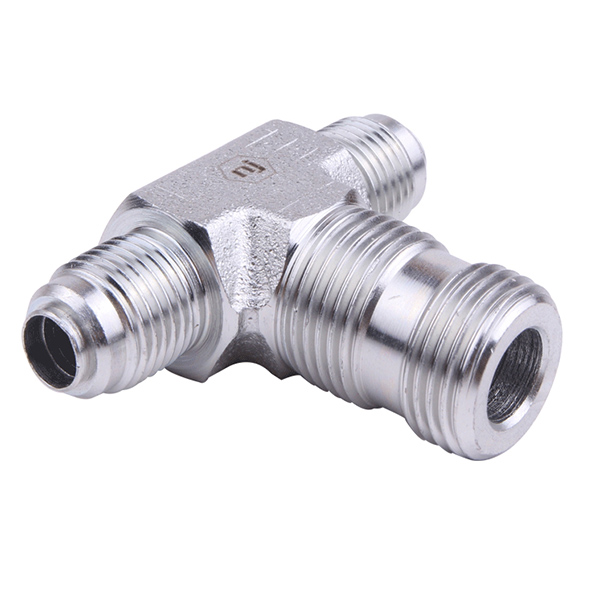

F6803 flare-o hidrolik bağlantı parçaları

Kilit hususlar:

✔ Basınç Sınırları: 3,000 PSI'yi aşmayın. Daha yüksek basınçlar için alternatifler için NJ'ye danışın.

✔ O-Ring Seçimi: Malzemeyi sıvı türüne uygun hale getirin (örneğin yakıt için Viton, su glikol için EPDM).

✔ Kontrol: O-ringleri düzenli olarak aşınma açısından kontrol edin ve hasarlıysa değiştirin.

Üretim ve Kalite Güvencesi

Hassas İşleme: CNC ile işlenmiş bağlantı parçaları, kusursuz uyumluluk için tam SAE 37° açılımları sağlar.

O-Ring Optimizasyonu: Sonlu Elemanlar Analizi (FEA), yük altında contanın sıkışmasını doğrular.

Test: Sızıntısız performansı garantilemek için %100 basınç testinden geçirilmiştir.

Neden NJ FLARE-O Bağlantı Parçalarını Seçmelisiniz?

✔ Sızdırmazlık Garantisi: O-ring teknolojisi, geleneksel genişletilmiş bağlantı parçalarına göre daha üstün performans gösterir.

✔ Geniş Uyumluluk: SAE 37° ve NPT adaptörleri sistem entegrasyonunu kolaylaştırır.

✔ Dayanıklılık: Korozyona dayanıklı kaplamalar ve birinci sınıf malzemeler hizmet ömrünü uzatır.

✔ Maliyet Etkin: Sızıntılardan kaynaklanan arıza süresini ve sıvı kaybını azaltır.

Teknik veri

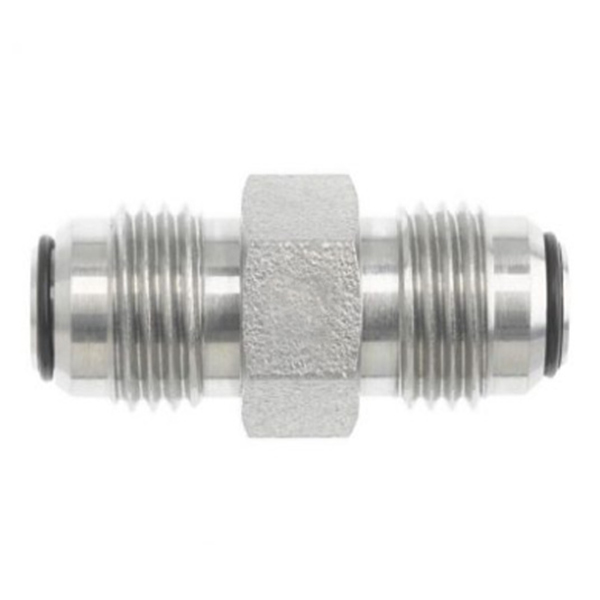

FLARE-O UNION DÜZ ADAPTÖRÜ

PARÇA NO.BOYUT	B1 TÜP OD	B1 TÜP OD	B1 SAE 37	B2 SAE 37	B1 MATKAP	B2 MATKAP	L LGTH	C HEX
F2403-04-04	1/4	1/4	7 / 16-20	7 / 16-20	0.172	0.172	1.37	0.5
F2403-05-05	5/16	5/16	1 / 2-20	1 / 2-20	0.234	0.234	1.37	0.562
F2403-06-04	3/8	1/4	9 / 16-18	7 / 16-20	0.297	0.172	1.4	0.625
F2403-06-05	3/8	5/16	9 / 16-18	1 / 2-20	0.297	0.234	1.4	0.625
F2403-06-06	3/8	3/8	9 / 16-18	9 / 16-18	0.297	0.297	1.41	0.625
F2403-08-06	1/2	3/8	3 / 4-16	9 / 16-18	0.391	0.297	1.52	0.812
F2403-08-08	1/2	1/2	3 / 4-16	3 / 4-16	0.391	0.391	1.62	0.812
F2403-10-06	5/8	3/8	7 / 8-14	9 / 16-18	0.484	0.297	1.68	0.937
F2403-10-08	5/8	1/2	7 / 8-14	3 / 4-16	0.484	0.391	1.78	0.937
F2403-10-10	5/8	5/8	7 / 8-14	7 / 8-14	0.484	0.484	1.88	0.937
F2403-12-08	3/4	1/2	1-1 / 16-12	3 / 4-16	0.609	0.391	1.95	1.125
F2403-12-10	3/4	5/8	1-1 / 16-12	7 / 8-14	0.609	0.484	2.05	1.125
F2403-12-12	3/4	3/4	1-1 / 16-12	1-1 / 16-12	0.609	0.609	2.16	1.125
F2403-14-14	7/8	7/8	1-3 / 16-12	1-3 / 16-12	0.719	0.719	2.21	1.250
F2403-16-08	1	1/2	1-5 / 16-12	3 / 4-16	0.844	0.391	2	1.375
F2403-16-12	1	3/4	1-5 / 16-12	1-1 / 16-12	0.844	0.609	2.2	1.375
F2403-16-16	1	1	1-5 / 16-12	1-5 / 16-12	0.844	0.844	2.25	1.375
F2403-20-16	1-1 / 4	1	1-5 / 8-12	1-5 / 16-12	1.078	0.844	2.38	1.688
F2403-20-20	1-1 / 4	1-1 / 4	1-5 / 8-12	1-5 / 8-12	1.078	1.078	2.43	1.688
F2403-24-16	1-1 / 2	1	1-7 / 8-12	1-5 / 16-12	1.312	0.844	2.58	2
F2403-24-24	1-1 / 2	1-1 / 2	1-7 / 8-12	1-7 / 8-12	1.312	1.312	2.75	2
F2403-32-32	2	2	2-1 / 2-12	2-1 / 2-12	1.781	1.781	3.4	2.625

Uygulama

Hidrolik Sistemler: Traktörler, inşaat makineleri ve endüstriyel ekipmanlar.

Akışkan Transferi: Yakıt hatları, soğutma sistemleri ve yağlama ağları.

Mobil Ekipmanlar: Tarım, ormancılık ve madencilik araçları.
