Yüksek Basınçlı Karbon ve Paslanmaz Çelik Hidrolik Flanş Bağlantı Parçaları

Yüksek Basınçlı Karbon ve Paslanmaz Çelik Hidrolik Flanş Bağlantı Parçaları

Karbon Çelik ve Paslanmaz Çelik Hidrolik Flanş bağlantı parçalarımız, zorlu hidrolik sistemler için tasarlanmış, hassas mühendislikle üretilmiş, yüksek basınçlı bağlantı elemanlarıdır. SAE J518 ve ISO 6162 standartlarına uygun olan bu flanşlar, valf blokları, pompalar ve boru hatları için sızdırmaz ve titreşime dayanıklı bağlantılar sağlar. Aşırı mukavemet için karbon çelik (42CrMo) veya korozyon direnci için paslanmaz çelik (SS316) olarak mevcuttur ve geleneksel flanşlara kıyasla %700-10,000 yerden tasarruf sağlarken 30 bar'a (50 PSI) kadar basınçları destekler. Ürün, düz, 45 derece ve 90 derece açıları içerir. Kod numaraları 61 ve 62'dir. Şekiller bükülmeyi ve dövmeyi içerir.

SORGULAMA

Tanım

Temel Özellikler ve Avantajlar

1. Ultra Yüksek Basınç Direnci

350–700 bar (5,000–10,000 PSI) çalışma basıncı, 4x patlama basıncı emniyet marjı.

Malzeme Seçenekleri:

Karbon Çelik (42CrMo): Ağır hizmet tipi endüstriyel uygulamalar için idealdir.

Paslanmaz Çelik (SS316): Deniz, kimyasal veya gıda sınıfı ortamlar için mükemmeldir.

2. Yerden Tasarruf Sağlayan Gömülü Tasarım

Standart flanşlara göre %50 daha kompakt olup, vana bloklarına veya dar alanlara kusursuz bir şekilde uyum sağlar.

İnşaat makinalarında, rüzgar türbinlerinde ve mobil hidroliklerde sistem hacmini azaltır.

3. Sıfır Sızdırmazlık Teknolojisi

Çift Sızdırmazlık Sistemi: FKM/NBR O-ringleri, metal-metal koni contalarla birleştirerek kusursuz performans sağlar.

Garantili uyumluluk için SAE J518 Kod 61/62 ve ISO 6162 standartlarını karşılar.

4. Hızlı Bağlantı ve Modüler Bakım

Kendiliğinden kapanan vana seçenekleri, sistemi kapatmadan test/numune alma olanağı sağlar.

Değiştirilebilir flanş çekirdekleri tam sökümü ortadan kaldırarak duruş süresini %70 oranında azaltır.

5. Titreşim Önleyici ve Uzun Ömürlü

Kilitli dişler ve fosfatlı/nikel kaplı yüzeyler titreşim altında gevşemeyi önler.

100,000'den fazla basınç döngüsüne dayanıklıdır (ISO 10771 sertifikalı).

1JFL9

1804-FG

Neden Hidrolik Flanşlarımızı Seçmelisiniz?

✔ Kanıtlanmış Güvenilirlik: ISO ve SAE uyumluluğu açısından titizlikle test edilmiştir.

✔ Küresel Standardizasyon: Başlıca OEM sistemleriyle değiştirilebilir.

✔ Maliyet Etkinliği: Modüler tasarım, yaşam döngüsü maliyetlerini azaltır.

✔ Özelleştirilebilir: İsteğe bağlı sensör portları, RFID etiketleri veya özel kaplamalar.

Sonuç

Kompakt boyut, sıfır sızıntı ve kolay bakım gerektiren yüksek basınçlı hidrolik sistemler için Karbon ve Paslanmaz Çelik Hidrolik Flanşlarımız eşsiz performans sunar. İster inşaat, ister enerji veya endüstriyel otomasyon olsun, bu adaptörler güvenli, dayanıklı ve verimli akışkan gücü bağlantıları sağlar.

SAE/ISO uyumlu hidrolik çözümler için bugün teklif isteyin!

Teknik veri

Not - JICM x SAE Flanş serisindeki tüm bağlantı parçaları tek parçadan oluşmaktadır

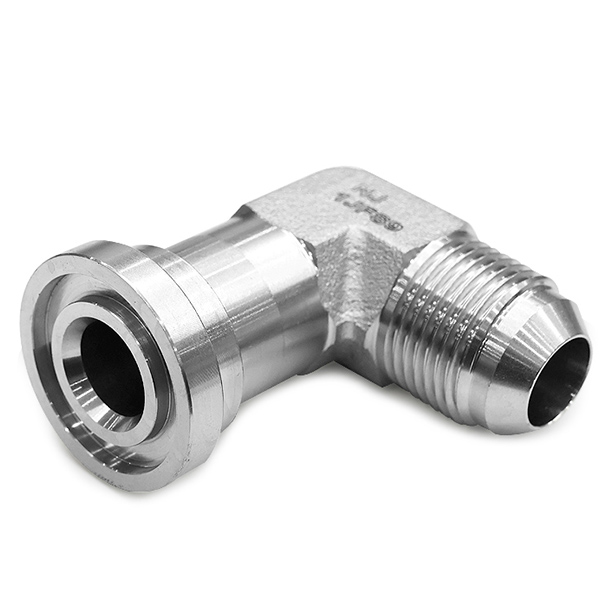

JIC Erkek x SAE Flanş CD 61 90 Derece Bükme Adaptörü (şekil 1JFL9)

Konu		flanş		Parça No	L	M	D	W	H
Dash	JIC	Dash	CD 61		mm	mm	mm	mm	mm
-12	3 / 4-16	-08	1/2	1JFL9-1208	46	57	30.2	6.7	22
-12	3 / 4-16	-12	3/4	1JFL9-1212	46	60	38.1	6.7	22
-14	7 / 8-14	-08	1/2	1JFL9-1408	51	65	30.2	6.7	24
-17	1.1 / 16-12	-12	3/4	1JFL9-1712	54	73	38.1	6.7	30
-17	1.1 / 16-12	-16	1	1JFL9-1716	54	73	44.5	8.0	30
-17	1.1 / 16-12	-16	1	1JFL9-1720	54	73	50.8	8.0	30
-21	1.5 / 16-12	-12	3/4	1JFL9-2112	66	86	38.1	6.7	35
-21	1.5 / 16-12	-16	1	1JFL9-2116	66	86	44.5	8.0	35
-21	1.5 / 16-12	-20	1.1/4	1JFL9-2120	66	86	50.8	8.0	35
-21	1.5 / 16-12	-24	1.1/2	1JFL9-2124	68	86	60.3	8.0	35
-26	1.5 / 8-12	-20	1.1/4	1JFL9-2620	77	101	50.8	8.0	42
-26	1.5 / 8-12	-24	1.1/2	1JFL9-2624	82	103	60.3	8.0	42
-26	1.5 / 8-12	-32	2	1JFL9-2632	89	101	71.4	9.5	42
-30	1.7 / 8-12	-24	1.1/2	1JFL9-3024	93	116	60.3	8.0	50
-30	1.7 / 8-12	-32	2	1JFL9-3032	93	116	71.4	9.5	50
-40	2.1 / 2-12	-32	2	1JFL9-4032	114	168	71.4	9.5	66

tanımlanmamış

Not - JICM x SAE Flanş serisindeki tüm bağlantı parçaları tek parçadan oluşmaktadır

JIC Erkek x SAE CD 62 Flanş 90 Dirsek (şekil 1804-FG)

Konu		flanş		Parça No	L1	L2	D	W	S1
Dash	JIC	Dash	CD 62		mm	mm	mm	mm	mm
-17	1.1 / 16-12	-12	3/4	1JFLH9C-1712	48	48	41.3	8.8	32
-17	1.1 / 16-12	-16	1	1JFLH9C-1716	60	50	47.6	9.5	41
-21	1.5 / 16-12	-16	1	1JFLH9C-2116	60	50	47.6	9.5	41

Uygulama

İnşaat Ekipmanları: Kompakt, yüksek basınçlı bağlantılar gerektiren ekskavatörler, yükleyiciler ve vinçler.

Rüzgar Enerjisi: Türbinlerde hidrolik eğim sistemleri.

Endüstriyel Makinalar: Enjeksiyon kalıplama, presler ve otomasyon sistemleri.

Deniz ve Açık Deniz: Gemi hidroliği için korozyona dayanıklı SS316 flanşlar.

Madencilik ve Tarım: Zorlu ortamlar için dayanıklı karbon çelik flanşlar.
